Descrizione del prodotto
Cavi unipolari superflessibili con guaina in gomma armonizzati per trasporto di energia, per saldatrici ad arco.
Varianti

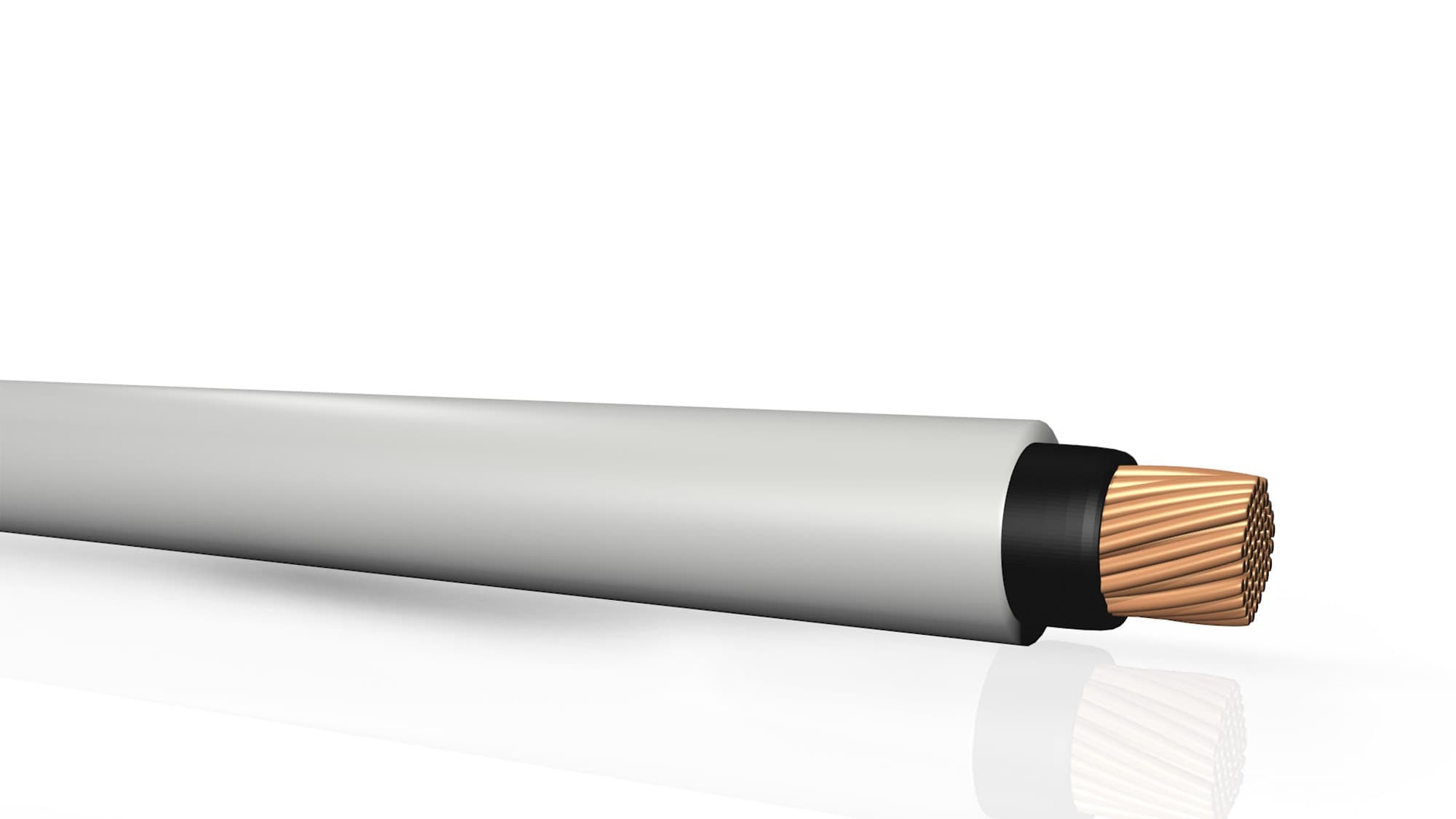

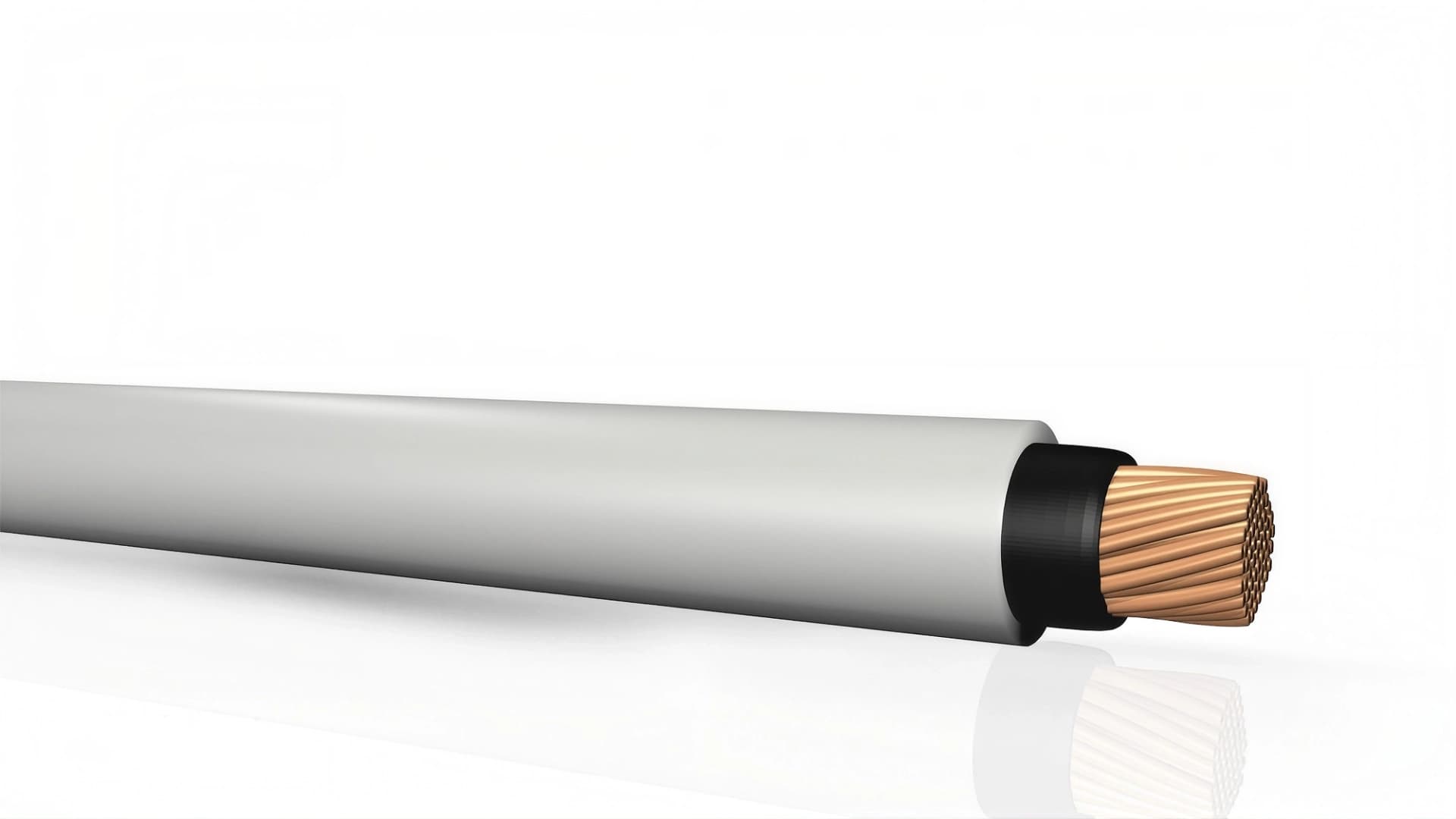

Composizione del cavo
In rame rosso a corda rotonda flessibile, classe 5.
Gomma.
Caratteristiche tecniche
Resistente all'olio, alle sollecitazioni meccaniche ed alle abrasioni, non propagante incendio e fiamma, resistente alle flessioni e alle torsioni continue. Ottima flessibilità e resistenza ai raggi UV.
Tabelle tecniche
| Tabella dati tecnici | |||||
|---|---|---|---|---|---|
| Sezione nominale (n° x mmq) | Diametro indicativo conduttore (mm) | Spessore medio isolante (mm) | Diametro esterno massimo (mm) | Peso indicativo (kg/km) | Resistenza elettrica a 20°C massima (Ω/km) |
| 1x10 | 3,9 | 2 | 10 | 175 | 1,91 |
| 1x16 | 5 | 2 | 10 | 220 | 1,21 |
| 1x25 | 6,6 | 2 | 13 | 310 | 0,78 |
| 1x35 | 7,7 | 2 | 14 | 415 | 0,554 |
| 1x50 | 9,4 | 2 | 17 | 560 | 0,386 |
| 1x70 | 11 | 2,4 | 19 | 780 | 0,272 |
| 1x95 | 12,5 | 2,6 | 21 | 1030 | 0,206 |
| 1x120 | 15,5 | 2,8 | 24 | 1305 | 0,161 |
| 1x150 | 15,5 | 3 | 26 | 1600 | 0,129 |
Posa e imballo
Condizioni di posa
Temp. minima di posa: -25°C a 85°C (posa mobile) — Raggio min. curvatura: 6 volte il diametro del cavo — Sforzo max trazione: 50 N/mm² di sezione
Marcatura
Stampigliatura ogni 1 m.
Imballo
Matasse 100 metri - Bobine in legno
Applicazioni
Cavi unipolari indicati per collegamenti mobili alla trasmissione di correnti elevate dal dispositivo di saldatura elettrica allo strumento di saldatura stessa, grazie alla loro estrema resistenza al movimento ed alla loro ottima flessibilità.
